Cylindrical Grinding Machine - Universal

grinding diameter 99999 mm︱grinding length 99999 mm︱centre height mm︱total power requirement kW︱weight of the machine ca. t︱dimensions of the machine ca. m︱

---

We offer the overhauling of your Kellenberger U-machine. Mail serial number and foto of the machine and you will get an offer.

grinding diameter 250,350,450 mm︱grinding length 1000 mm︱centre height 125,175,225 mm︱grinding wheel diameter 400 mm︱grinding wheel width 50 mm︱bore 127 mm︱ MK5 ︱work piece spindle speed 20-400 U/min︱workpiece spindle - bore mm︱grinding head swivelling 360 °︱grinding spindle head - swivable 180 + - °︱grinding spindle speed 1500,1700,2200 U/min︱ 0,001-0,030 mm/Ø︱ 0-0,95 mm/Ø︱ ±8 °︱longitudinal feed of the table 1300 mm︱table speeds 0,02-6 m/min︱ 130 kg︱ 130 inkl. Spannugkg kg︱ mm︱

---

As the world’s leading company in Kellenberger overhaul and retrofit we are not only able to deliver machines in a quality similar to a new machine and with warranty, but we can also offer you the service for your machines.Foto von Kürzlich gelieferten Maschinen mit zusätzlichen Optionen wie: -Spritzschutztüren -Kabine x-Achse -Schwenkwinkelanzeige Schleifspindelstock Geometrisch überholt und neu lackiert mit original Elektrik. Maschine hat Zentralschmierung und Rollenführung in der Flachbahn der x-Achse sowie Luftabhebung im Schleifspindelstock serienmäßig. -Digitalanzeige in 2 Achsen. Auflösung x-Achse 0,5my Optionen: -Drehgeber mit digitaler Anzeige im Werkstückspindelstock -Drehgeber mit digitaler Anzeige im Schleifspindelstock (keine Höhenverstellung mit Spindel möglich) -Neue stabile Innenschleifvorrichtung Durchmesser 80mm oder 100mm mit Höhenjustierung. -Erhöhung der Spitzenhöhe auf max. 225mm -Drehzahlregelung für die Schleifspindel Inklusive: -Bedienwerkzeug -Spannrohr für Futter weiteres Zubehör auf Anfrage. Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015 genannt. Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer Gefährdungsbeurteilung nach BetrSichV zu ermitteln.

grinding diameter 350 mm︱grinding length 1500 mm︱centre height 175 mm︱total power requirement kW︱weight of the machine ca. 3 t︱dimensions of the machine ca. m︱

---

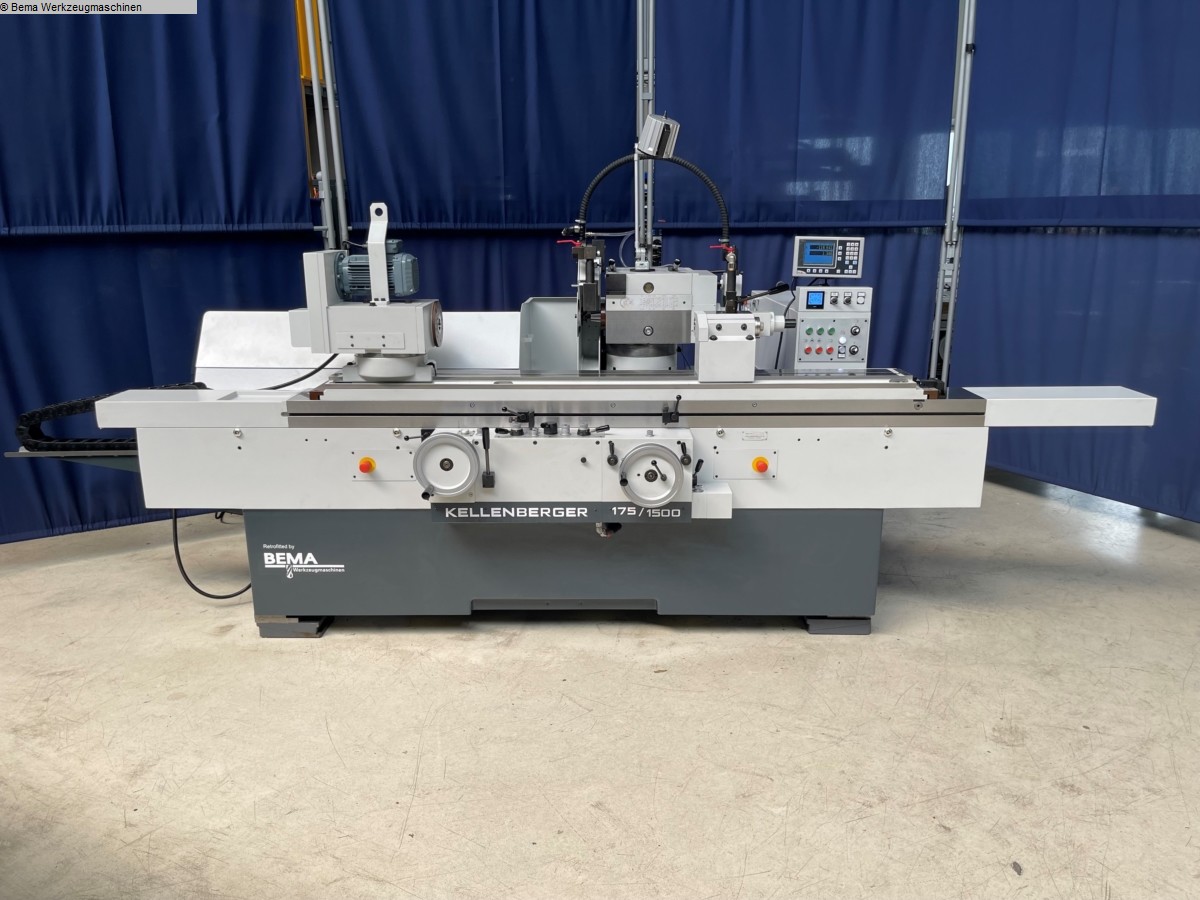

High-End Kellenberger 1500U Ideal for spindle producer or overhauler -BEMA Internal grinding device with separate, cooled motor. Grinding spindle and internal grinding spindle motor electrically interlocked! Internal grinding spindle can only be switched on when it is in position. A quantum leap in safety -Infinitely variable grinding spindle speed 1000-1500 rpm -Infinitely variable internal grinding spindle speed 0-100%. -Digital display of grinding spindle speeds -Swivelling angle display top table -swivel angle display grinding headstock -Marposs gaper sensor for external grinding only -fluid gating sensor Marposs internal grinding -Center height up to 250mm possible Machine is already delivered. Identical machine can be built with additional with additional options. Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015 genannt. Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer Gefährdungsbeurteilung nach BetrSichV zu ermitteln.

grinding diameter 350,450 mm︱grinding length 600 mm︱centre height 175,225 mm︱grinding wheel diameter 400 mm︱grinding wheel width 50 mm︱bore 127 mm︱ MK5 ︱work piece spindle speed 20-400 U/min︱workpiece spindle - bore mm︱grinding head swivelling 360 °︱grinding spindle head - swivable 180 + - °︱grinding spindle speed 1500,1700,2200 U/min︱ 0,001-0,030 mm/Ø︱ 0-0,95 mm/Ø︱ ±10 °︱longitudinal feed of the table 900 mm︱table speeds 0,02-6 m/min︱ 130 kg︱ 130 inkl. Spannugkg kg︱ mm︱

---

As the world’s leading company in Kellenberger overhaul and retrofit we are not only able to deliver machines in a quality similar to a new machine and with warranty, but we can also offer you the service for your machines. Foto von bereits gelieferter Maschine mit eventuell anderen Optionen. Maschine hat Zentralschmierung und Rollenführung in der Flachbahn der x-Achse sowie Luftabhebung im Schleifspindelstock serienmäßig. BEMA Standard serienmäßig: -Digitalanzeige in 2 Achsen. Auflösung x-Achse 0,5my -Drehzahlanzeige Schleifspindel -Stufenlose Drehzahl Schleifspindel 70-100% -Stufenlose Drehzahl Innenschleifspindel 70-100% -Werkstückspindelantrieb durch Drehstrommotor stufenlos regelbar über Frequenzumrichter Mögliche Optionen gegen Aufpreis: -Drehgeber mit digitaler Anzeige im Werkstückspindelstock -Drehgeber mit digitaler Anzeige im Schleifspindelstock (keine Höhenverstellung mit Spindel möglich) -Sinuslineal -Neue stabile Innenschleifvorrichtung Durchmesser 80mm oder 100mm mit Höhenjustierung. -Erhöhung der Spitzenhöhe auf max. 225mm -Drehzahlregelung für die Schleifspindel Inklusive: -Bedienwerkzeug -Spannrohr für Futter Natürlich erhalten Sie auf unsere generalüberhalten Maschinen 12 Monate Gewährleistung. (Nur Anrainerstaaten) weiteres Zubehör auf Anfrage. Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015 genannt. Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer Gefährdungsbeurteilung nach BetrSichV zu ermitteln

grinding diameter 250,350,450 mm︱grinding length 600 mm︱centre height 125,175,225 mm︱grinding wheel diameter 400 mm︱grinding wheel width 50 mm︱bore 127 mm︱ MK5 ︱work piece spindle speed 20-400 U/min︱workpiece spindle - bore mm︱grinding head swivelling 360 °︱grinding spindle head - swivable 180 + - °︱grinding spindle speed 1500,1700,2200 U/min︱ 0,001-0,030 mm/Ø︱ 0-0,95 mm/Ø︱ ±10 °︱longitudinal feed of the table 900 mm︱table speeds 0,02-6 m/min︱ 130 kg︱ 130 inkl. Spannugkg kg︱ mm︱

---

As the world’s leading company in Kellenberger overhaul and retrofit we are not only able to deliver machines in a quality similar to a new machine and with warranty, but we can also offer you the service for your machines.Overhauled with geometric KELLENBERGER protocoll -2-axis DRO -Paper filtration Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015 genannt. Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer Gefährdungsbeurteilung nach BetrSichV zu ermitteln.

grinding diameter 250,350,450 mm︱grinding length 600 mm︱centre height 125,175,225 mm︱grinding wheel diameter 400 mm︱grinding wheel width 50 mm︱bore 127 mm︱ MK5 ︱work piece spindle speed 20-400 U/min︱workpiece spindle - bore mm︱grinding head swivelling 360 °︱grinding spindle head - swivable 180 + - °︱grinding spindle speed 1500,1700,2200 U/min︱ 0,001-0,030 mm/Ø︱ 0-0,95 mm/Ø︱ ±10 °︱longitudinal feed of the table 900 mm︱table speeds 0,02-6 m/min︱ 130 kg︱ 130 inkl. Spannugkg kg︱ mm︱

---

As the world’s leading company in Kellenberger overhaul and retrofit we are not only able to deliver machines in a quality similar to a new machine and with warranty, but we can also offer you the service for your machines.Geometrisch überholt und neu lackiert mit original Elektrik. -Digitalanzeige in 2 Achsen. Auflösung x-Achse 0,5my Optionen: -Drehgeber mit digitaler Anzeige im Werkstückspindelstock -Drehgeber mit digitaler Anzeige im Schleifspindelstock (keine Höhenverstellung mit Spindel möglich) -Neue stabile Innenschleifvorrichtung Durchmesser 80mm oder 100mm mit Höhenjustierung. -Erhöhung der Spitzenhöhe auf max. 225mm -Drehzahlregelung für die Schleifspindel Inklusive: -Bedienwerkzeug -Spannrohr für Futter -Spitze MK3 -Spitze MK5 -Futterflansch weiteres Zubehör auf Anfrage. Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015 genannt. Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer Gefährdungsbeurteilung nach BetrSichV zu ermitteln.

grinding diameter 250,350,450 mm︱grinding length 1000 mm︱centre height 125,175,225 mm︱grinding wheel diameter 400 mm︱grinding wheel width 50 mm︱bore 127 mm︱ MK5 ︱work piece spindle speed 20-400 U/min︱workpiece spindle - bore mm︱grinding head swivelling 360 °︱grinding spindle head - swivable 180 + - °︱grinding spindle speed 1500,1700,2200 U/min︱ 0,001-0,030 mm/Ø︱ 0-0,95 mm/Ø︱ ±8 °︱longitudinal feed of the table 1300 mm︱table speeds 0,02-6 m/min︱ 130 kg︱ 130 inkl. Spannugkg kg︱ mm︱

---

As the world’s leading company in Kellenberger overhaul and retrofit we are not only able to deliver machines in a quality similar to a new machine and with warranty, but we can also offer you the service for your machines.Version R: Maschine hat Zentralschmierung und Rollenführung in der Flachbahn der x-Achse sowie Luftabhebung im Schleifspindelstock. Beispielfoto einer von uns überholten 600U -Digitalanzeige in 2 Achsen. Auflösung x-Achse 0,5my Optionen: -Drehgeber mit digitaler Anzeige im Werkstückspindelstock -Drehgeber mit digitaler Anzeige im Schleifspindelstock (keine Höhenverstellung mit Spindel möglich) -Neue stabile Innenschleifvorrichtung Durchmesser 80mm oder 100mm mit Höhenjustierung. -Erhöhung der Spitzenhöhe auf max. 225mm -Drehzahlregelung für die Schleifspindel Inklusive: -Bedienwerkzeug -Spannrohr für Futter weiteres Zubehör auf Anfrage. Overhauled with geometric KELLENBERGER protocoll. Standard with: -2-axis DRO -Paper filtration Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015 genannt. Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer Gefährdungsbeurteilung nach BetrSichV zu ermitteln.

grinding diameter 250,350,450 mm︱grinding length 1000 mm︱centre height 125,175,225 mm︱grinding wheel diameter 400 mm︱grinding wheel width 50 mm︱bore 127 mm︱ MK5 ︱work piece spindle speed 20-400 U/min︱workpiece spindle - bore mm︱grinding head swivelling 360 °︱grinding spindle head - swivable 180 + - °︱grinding spindle speed 1500,1700,2200 U/min︱ 0,001-0,030 mm/Ø︱ 0-0,95 mm/Ø︱ ±8 °︱longitudinal feed of the table 1300 mm︱table speeds 0,02-6 m/min︱ 130 kg︱ 130 inkl. Spannugkg kg︱ mm︱

---

As the world’s leading company in Kellenberger overhaul and retrofit we are not only able to deliver machines in a quality similar to a new machine and with warranty, but we can also offer you the service for your machines. Geometrically overhauled with new paint and original electrics. Foto of a 600U which we already have delivered. -Digital display in 2 axes. Resolution of x-Achse 0,5my Options: -Encoder with digital display in workpiece spindle head -Encoder with digital display in grinding spindle head (Height adjustment with spindle not possible) -New stable internal grinding diameter 80mm oder 100mm with height-adjustment. -Increase the center heigh to max. 225mm -Speed control of the grinding spindle Including:: -Adjustment tool -Draw tube for chucks other accessories on reqeust Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015 genannt. Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer Gefährdungsbeurteilung nach BetrSichV zu ermitteln.

grinding diameter 250,350,450 mm︱grinding length 1500 mm︱centre height 125,175,225 mm︱grinding wheel diameter 400 mm︱grinding wheel width 50 mm︱bore 127 mm︱ MK5 ︱work piece spindle speed 20-400 U/min︱workpiece spindle - bore mm︱grinding head swivelling 360 °︱grinding spindle head - swivable 180 + - °︱grinding spindle speed 1500,1700,2200 U/min︱ 0,001-0,030 mm/Ø︱ 0-0,95 mm/Ø︱ ± 6 °︱longitudinal feed of the table 1750 mm︱table speeds 0,02-6 m/min︱ 130 kg︱ 130 inkl. Spannugkg kg︱ mm︱

---

As the world’s leading company in Kellenberger overhaul and retrofit we are not only able to deliver machines in a quality similar to a new machine and with warranty, but we can also offer you the service for your machines. Geometrisch überholt und neu lackiert mit original Elektrik jedoch neuer WSS Antrieb und Regler in Drehstromtechnik. Optional mit Spritzschutztüren und bedienpult vorne siehe Foto 1000U. -Digitalanzeige in 2 Achsen. Auflösung x-Achse 0,5my Optionen: -Schwenkwinkelanzeige Obertisch -Drehgeber mit digitaler Anzeige im Werkstückspindelstock -Drehgeber mit digitaler Anzeige im Schleifspindelstock (keine Höhenverstellung mit Spindel möglich) -Neue stabile Innenschleifvorrichtung Durchmesser 80mm oder 100mm mit Höhenjustierung. -Erhöhung der Spitzenhöhe auf max. 225mm Inklusive: -Bedienwerkzeug -Spannrohr für Futter weiteres Zubehör auf Anfrage. Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015 genannt. Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer Gefährdungsbeurteilung nach BetrSichV zu ermitteln.

grinding diameter 250,350,450 mm︱grinding length 1500 mm︱centre height 125,175,225 mm︱grinding wheel diameter 400 mm︱grinding wheel width 50 mm︱bore 127 mm︱ MK5 ︱work piece spindle speed 20-400 U/min︱workpiece spindle - bore mm︱grinding head swivelling 360 °︱grinding spindle head - swivable 180 + - °︱grinding spindle speed 1500,1700,2200 U/min︱ 0,001-0,030 mm/Ø︱ 0-0,95 mm/Ø︱ ± 6 °︱longitudinal feed of the table 1750 mm︱table speeds 0,02-6 m/min︱ 130 kg︱ 130 inkl. Spannugkg kg︱ mm︱

---

As the world’s leading company in Kellenberger overhaul and retrofit we are not only able to deliver machines in a quality similar to a new machine and with warranty, but we can also offer you the service for your machines. Overhauled with geometric KELLENBERGER protocoll. Standard with: -New electric cabinet -New motor for the workpiecespindlehead -2-axis DRO Fotos of a delivered (1000U) machine with following optiones against extra charge: -protection doors -tailstock version Advance. In this case with micro-adjusting -handwheel of the version Advance More options on request: -DRO for swivel angle of workpiecespindlehead -DRO for swivel angle of grinding wheel head -Internal spindle holder with bore up to 100mm -Max center height of 225mm More KELLENBERGER machines: www.bumtg.com Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015 genannt. Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer Gefährdungsbeurteilung nach BetrSichV zu ermitteln.

grinding diameter 350 mm︱grinding length 1000 mm︱centre height 175 mm︱Control ︱total power requirement kW︱weight of the machine ca. t︱dimensions of the machine ca. 3,6/3,5 m︱

---

As the world’s leading company in Kellenberger overhaul and retrofit we are not only able to deliver machines in a quality similar to a new machine and with warranty, but we can also offer you the service for your machines.Basis: Basis: Kellenberger Kel-Varia UR175-1000 Schleifkopf UR mit T1-T2-T3 Grundausstattung: -T1 500mm Schleifscheibendurchmesser -T2 400mm Schleifscheibendurchmesser -B-Achse hochauflösend -Marposs Messeinrichtung zur Werkzeugvermessung -Werkzeugvermessung -Aktive Längspositionierung -GAP an T1 berührungslos -Reitstock mit Handrückzug -Werkstückspindelstock MK5 mit Kurzkegelaufmahme DIN 55026 -Innenschleifeinrichtung riemengetrieben Optionen gegen Aufpreis: - neuer Werkstückspindelstock hochgenau mit Torqueantrieb - Innenschleifeinrichtung für Hochfrequenzspindeln Durchmesser 120mm -HF-Innenschleifspindel Fischer MFM-1224/42/31 re.HJND-21 -HF-Spindel mit HSK-Aufnahme 24.000 U/min mit integriertem GAP Sensor. (Lieferzeit) -CNC-gesteuerte C-Achse -Unrundschleifen -hydrostatische Gewindespindel in x -neues Hydrostatikaggregat mit nur 1 Pumpe und Druckspeicher somit bessere Energieeffizienz. -Überwachung des Wasseranteils im hydrostatischen Systems Weitere Optionen auf Anfrage möglich Mechanische Überholung: -komplette Maschine nach Kellenberger Messprotokoll überholt -Neue servicefreundliche Kabine -Neulackierung Elektrische Überholung: -Neue moderne CNC-RUNDSCHLEIFMASCHINEN-Steuerung mit BEMA Runschleifoberfläche -Neu aufgebauter Schaltschrank -Neue Antriebstechnik -Austausch sämtlicher elektrischer Leitungen Berus Druckschalter etc. -Neue Absolut-Glasmaßstäbe in x- und z -Neuer Absolut Drehgeber (Bei-B-Achse)

grinding diameter 350 mm︱grinding length 1000 mm︱centre height 175 mm︱Control ︱total power requirement kW︱weight of the machine ca. t︱dimensions of the machine ca. 3,6/3,5 m︱

---

As the world’s leading company in Kellenberger overhaul and retrofit we are not only able to deliver machines in a quality similar to a new machine and with warranty, but we can also offer you the service for your machines.Basis: Basis: Kellenberger Kel-Varia UR175-1000 Schleifkopf UR mit T1-T2-T3 Grundausstattung: -T1 500mm Schleifscheibendurchmesser -T2 400mm Schleifscheibendurchmesser -B-Achse hochauflösend -Marposs Messeinrichtung zur Werkzeugvermessung -Werkzeugvermessung -Aktive Längspositionierung -GAP an T1 berührungslos -Reitstock mit Handrückzug -Werkstückspindelstock MK5 mit Kurzkegelaufmahme DIN 55026 -Innenschleifeinrichtung riemengetrieben Optionen gegen Aufpreis: - neuer Werkstückspindelstock hochgenau mit Torqueantrieb - Innenschleifeinrichtung für Hochfrequenzspindeln Durchmesser 120mm -HF-Innenschleifspindel Fischer MFM-1224/42/31 re.HJND-21 -HF-Spindel mit HSK-Aufnahme 24.000 U/min mit integriertem GAP Sensor. (Lieferzeit) -CNC-gesteuerte C-Achse -Unrundschleifen -hydrostatische Gewindespindel in x -neues Hydrostatikaggregat mit nur 1 Pumpe und Druckspeicher somit bessere Energieeffizienz. -Überwachung des Wasseranteils im hydrostatischen Systems Weitere Optionen auf Anfrage möglich Mechanische Überholung: -komplette Maschine nach Kellenberger Messprotokoll überholt -Neue servicefreundliche Kabine -Neulackierung Elektrische Überholung: -Neue moderne CNC-RUNDSCHLEIFMASCHINEN-Steuerung mit BEMA Runschleifoberfläche -Neu aufgebauter Schaltschrank -Neue Antriebstechnik -Austausch sämtlicher elektrischer Leitungen Berus Druckschalter etc. -Neue Absolut-Glasmaßstäbe in x- und z -Neuer Absolut Drehgeber (Bei-B-Achse)

grinding diameter 350 mm︱grinding length 1000 mm︱centre height 175 mm︱Control ︱total power requirement kW︱weight of the machine ca. t︱dimensions of the machine ca. 3,6/3,5 m︱

---

As the world’s leading company in Kellenberger overhaul and retrofit we are not only able to deliver machines in a quality similar to a new machine and with warranty, but we can also offer you the service for your machines.Basis: Kellenberger Kel-Varia Baureihe mit Kelco 90 Steuerung. Mechanische Überholung: -komplette Maschine nach Kellenberger Messprotokoll überholt -Neue servicefreundliche Kabine -Neulackierung Elektrische Überholung: -Neue moderne CNC-RUNDSCHLEIFMASCHINEN-Steuerung -Neu aufgebauter Schaltschrank -Neue Antriebstechnik -Austausch sämtlicher elektrischer Leitungen Berus Druckschalter etc. -Neue Absolut-Glasmaßstäbe in x- und z -Neuer Absolut Drehgeber (Bei-B-Achse) Standardausstattung: -WSS mit Konus MK5, optional mit Adapter MK5/Kurzkegel -RST mit MK4 Konus. Optional mit Feinverstellung -Schleifspindelstock T1/T2/T3 -T1 Schleifscheibendurchmesser 400mm -T2 Schleifscheibendurchmesser 300mm -T3 Innenschleifeinrichtung riemengetrieben. -Schleifspindelmotor 4,4kW -B-Achse hochauflösend -Marposs Messsystem zur Schleifscheibenvermessung. -Längspositionierung Marposs -GAP Control (Sensor am Schleifspindelstock) Optionen gegen Aufpreis: -HF Innenschleifspindel -Hochgenauer, höchst kippsteifer Werkstückspindelstock -Messteuerung Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015 genannt. Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer Gefährdungsbeurteilung nach BetrSichV zu ermitteln.

grinding diameter 350 mm︱grinding length 1000 mm︱centre height 175 mm︱Control ︱total power requirement kW︱weight of the machine ca. t︱dimensions of the machine ca. 3,6/3,5 m︱

---

As the world’s leading company in Kellenberger overhaul and retrofit we are not only able to deliver machines in a quality similar to a new machine and with warranty, but we can also offer you the service for your machines.Basis: Kellenberger Kel-Varia Baureihe mit Kelco 90 Steuerung. Mechanische Überholung: -komplette Maschine nach Kellenberger Messprotokoll überholt -Neue servicefreundliche Kabine -Neulackierung Elektrische Überholung: -Neue moderne CNC-RUNDSCHLEIFMASCHINEN-Steuerung -Neu aufgebauter Schaltschrank -Neue Antriebstechnik -Austausch sämtlicher elektrischer Leitungen Berus Druckschalter etc. -Neue Absolut-Glasmaßstäbe in x- und z -Neuer Absolut Drehgeber (Bei-B-Achse) Standardausstattung: -WSS mit Konus MK5, optional mit Adapter MK5/Kurzkegel -RST mit MK4 Konus. Optional mit Feinverstellung -Schleifspindelstock T1/T2/T3 -T1 Schleifscheibendurchmesser 400mm -T2 Schleifscheibendurchmesser 300mm -T3 Innenschleifeinrichtung riemengetrieben. -Schleifspindelmotor 4,4kW -B-Achse hochauflösend -Marposs Messsystem zur Schleifscheibenvermessung. -Längspositionierung Marposs -GAP Control (Sensor am Schleifspindelstock) Optionen gegen Aufpreis: -HF Innenschleifspindel -Hochgenauer, höchst kippsteifer Werkstückspindelstock -Messteuerung Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015 genannt. Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer Gefährdungsbeurteilung nach BetrSichV zu ermitteln.

grinding length 1025 mm︱grinding width 520 mm︱workpiece height - mm︱Control SINUMERIK 840 D ︱tool taper HSK-A 63 ︱A - axis + 110 / - 5 °︱workpiece weight 30 kg︱distance grinding spindle - table min./max. 473,5 - 1023,5 mm︱x-axis 520 mm︱y-axis 550 mm︱z-axis 1000 mm︱V-axis 166 mm︱feed x-axis 4 - 6.000 mm/min︱feed y- axis 4 - 4.000 mm/min︱Feed z- axis 30 - 25.000 mm / min.︱table dimensions 1.400 x 874 mm︱spindle speeds (infinitely variable) 0 - 12.000 U/min︱power capacity - grinding motor 35,00 kW︱grinding wheel diam. min/max. 60 / 100 ︱grinding wheel width 20 mm︱

---

5 Axis Profile grinding machine, with SIEMENS SIN840D, double dividing head (B-C axis), V-axis (coolant nozzles), EROWA tool changing device (machine can also be operated without a tool changer), fire extinguishing device, Renishaw probe prepared without coolant device - was connected to the central supply.

grinding diameter 350/500 mm︱grinding length 1000 mm︱centre height 175,250 mm︱grinding wheel diameter 400 mm︱grinding wheel width 50 mm︱bore 127 mm︱ MK5 ︱work piece spindle speed 6-600 U/min︱workpiece spindle - bore mm︱grinding head swivelling 360 °︱grinding spindle head - swivable 180 + - °︱grinding spindle speed 1500,1700,2200 U/min︱ 0,001-0,030 mm/Ø︱ 0-0,95 mm/Ø︱ ±9 °︱longitudinal feed of the table 1300 mm︱table speeds 0,02-6 m/min︱ 130 kg︱ 130 inkl. Spannugkg kg︱ mm︱

---

Nahezu neuwertige Maschine mit original CE. Vor Auslieferung erhält sie eine große Wartung und eine neue Geometrie nach Kellenberger Abnahmeprotokoll. Gewährleistung wie 12 Monate ab Lieferung. 2-Achs Digitalanzeige Heidenhain zusätzlichen Optionen wie: -Spritzschutztüren -Kabine x-Achse -Schwenkwinkelanzeige Schleifspindelstock -Schwenkwinkelanzeige Werkstückspindelstock -Schwenkwinkelanzeige Obertisch -Erhöhung der Spitzenhöhe auf max. 250mm -Drehzahlregelung für die Schleifspindel Gegen Aufpreis. Maschine hat Zentralschmierung und Rollenführung in der Flachbahn der x-Achse sowie Luftabhebung im Schleifspindelstock serienmäßig. Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015 genannt. Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer Gefährdungsbeurteilung nach BetrSichV zu ermitteln.

grinding diameter 500 mm︱grinding length 2900 mm︱centre height 250 mm︱Control Siemens Sinumerik 840D ︱centre distance 3000 mm︱stroke of the table max. 3200 mm︱table feed 0,001 - 4000 mm/min︱rapid traverse of table 9 m/min︱table swivelling +/- +4/-2 Grad︱grinding wheel size 500x100x203 mm︱peripheral speed 18 - 36 m/sec︱spindle speeds 6 - 900 U/min︱grinding head swivelling 90 Grad︱tailstock quill taper MT 5 ︱tailstock quill stroke 80 mm︱grinding spindle drive 9,5 kW︱working spindle drive 0,1 - 3,1 kW︱hydraulic motor 2,2 kW︱max. workpiece weight between centers 500 kg︱workpiece weight in steadies max. 840 kg︱

---

* CNC control SIEMENS SINUMERIK 840D with operating panel OP 10 and color flat screen TFT 10,4" with machine control panel MPC 19" * remote control panel with electronic handwheel for feeding the grinding spindle stand and table * digital servo drives SIMODRIVE 611D for the axis X, Z , C9 * CNC fully controlled "B" axis 195 °/-30° - smallest programmable adjustment of the grinding spindle via CNC program 0.001 ° * CNC-fully controlled "C"-axis in mutual interpolation with "X" or "Z"-axis * complete internal grinding device, incl. hydraulic tiltable dresser on the table for diameter and plan dressing, coolant supply to workpiece spindle stock * internal grinding spindle * full cover of the machine * workpiece clamping control in axial axis * coolant system with belt filter system KNOLL VRF 300 * suction * electric 2-jaw bezel Ø 12-70 * 2 live centers MK 5 * 3-point bezel Ø 30-130 * hydraulic swivelable dresser * rigid dresser can be mounted on the machine bed * 2 pcs. 2 point bezel Ø 10-140 * 3-jaw chuck Ø 250 * 2 mounting flanges for solid discs * 2 auxiliary lunettes Ø 65-200 * Price when new 20004 according to seller: Euro 440.000,-

grinding diameter 600 mm︱grinding length 2000 mm︱grinding wheel size 500 x 80 x 203 mm︱peripheral speed 33 - 45 m/sec︱grinding spindle head - swivable 45 °︱grinding head swivelling 90 Grad︱table swivelabel +/- + 6 / -3 °︱tailstock quill taper MT 5 ︱tailstock quill stroke 40 mm︱workpiece weight max. 500 kg︱Control K51-C KAVALIR︱total power requirement 16 kW︱weight of the machine ca. 7,5 t︱dimensions of the machine ca. 7,5 x 2,7 x 1,9 m︱

---

was used with a central coolant filtering device

grinding diameter 450 mm︱grinding length 1000 mm︱centre height 225 mm︱total power requirement kW︱weight of the machine ca. t︱dimensions of the machine ca. m︱

---

As the world’s leading company in Kellenberger overhaul and retrofit we are not only able to deliver machines in a quality similar to a new machine and with warranty, but we can also offer you the service for your machines.The machine will be delivered overhauled. Mechanical overhaul: • Overhaul of the entire machine according to Kellenberger measuring protocol • A new service-friendly cabin • Repainting Electrical overhaul: • New, modern CNC cylindrical grinding machine control system • New built up control cabinet • New drive technology • Exchange of all electric lines, Berus pressure switch, etc. • New absolute glas scales in X- and Z- axis • New absolute rotary encoder (for B-axis) Please remark that the pictures show an already delivered machine with other options. Wheelhead variant UR/RS: • Grinding wheel arrangement for external and angular plunge grinding in a row • Thus, in each case 400mm grinding wheel diameter • Thus, substantially lower risk of collision • Easier programming • Grinding wheel equipment in each case 400x63x127mm • HF-Spindle for internal grinding • B-axis CNC-controlled for external-, surface and internal grinding at one setting. • Swivel range +10°/-270° • C-axis for polygon grinding • Tight lower part • Grinding head motor 10,0 kW • Tailstock • Marposs measuring system for grinding wheel alignment • Marposs lateral positioning system

grinding diameter 120 mm︱grinding length 110 mm︱centre height 60 mm︱x-axis 300 mm︱internal diameter 100 mm︱grinding depth max 300 mm︱swing diameter 120 mm︱rapid traverse 15 m/min︱z-axis 300 mm︱solution in X-, Y- und Z-axis 0,0001 mm︱spindle turning speed range 0-1000 U/min︱tailstock taper MT 5 ︱control Siemens 840 D ︱grinding diameter max. 120 mm︱grinding wheel diameter 400 mm︱grinding wheel width 32 mm︱grinding wheel hole diameter 127 mm︱grinding wheel speeds 3150 U/min︱total power requirement 56 kW︱weight of the machine ca. 6,3 t︱

---

two 120mm internal grinding spindels 60.000 and 90.000 rpm installed DIETTEL M5000 balancing dresser CO2 fire extinguishing cooling with oil granite machine bed OD grinding dia 120 mm OD grinding legth 100 mm simultanious ID - OD operation X2 = OD travel X1 = IDtravel

grinding diameter 850 mm︱grinding length 4.000 mm︱centre height 525 mm︱workpiece weight max. betw. centres with steady 5.000 kg︱control SINUMERIK 840 D ︱Feeds & travels - ︱feed Z-axis 0,01 – 6.000 mm/min︱feed X-axis 0,01 – 6.000 mm/min︱Travel Z-axis (table) 4.500 mm︱Travel X-axis (grinding spindle) 650 mm︱Grinding wheel - ︱Max. Dimension Ø1.060x60x304,8 mm︱grinding wheel speeds 1.100 min-1︱peripheral speed 45 m/sec︱power 22 kW︱tail stock - ︱Taper MK 6 ︱quill travel 100 mm︱diameter of quill 115 mm︱Workpiece spindle - ︱

---

Equipment & Accessories CNC cylindrical grinding machine in most robust design for heavy workpieces • Scope of geometric retrofit: • Slideways of X- and Z-axis regrinded, intermediate table and top table regrinded • Centre height of headstock and tailstock readjusted • Machine checked from the bottom up and rebuilt • Cabling in the machine renewed • Hydraulic tubes and lines renewed • Ball screws of X- and Z-axis renewed • New bellows • Wearing parts replaced • New machine painting in two-layer-structure with oil-resistant and abrasion-resistant two-component paints, color RAL 7035 light gray and RAL 5007 brilliant blue • CNC Control SINUMERIK 840 D • New balancing of the grinding wheel • 2 pc. Grinding wheels Ø 1.000 x 60 x 304,8 mm • 2 pc. Support bearing • Front drivers + 1 pc. travelling tailstock tip • Coolant unit with belt filter • Full enclosure of the workspace with 2 large sliding doors • Extraction unit for emulsion mist

grinding diameter 350 mm︱grinding length 1000 mm︱centre height 180 mm︱Control Fanuc 180-T ︱grinding wheel diameter 450 mm︱grinding wheel width 80 (100) mm︱power capacity - grinding motor 7,5 kW︱table speed -stepless- 10 m/min︱grinding spindle head - swivable +5 / -180 °︱turning speed range - workpiece spindle 10 - 800 U/min︱grinding head swivelling 0 - 15 °︱workpiece weight max. 120 kg︱taper in tailstock-quill MK 4 ︱tailstock quill stroke 35 mm︱dressing device ︱voltage 400 V︱total power requirement 18 kW︱weight of the machine ca. 6,5 t︱dimensions of the machine ca. 3,75 x 2,25 x 1,80 m︱band filter unit 1,75 x 1,20 x 0,80 m︱

---

Serien Nr.

grinding diameter 350 mm︱grinding length 1000 mm︱weight of the machine ca. 6,5 t︱Control ︱centre height mm︱total power requirement kW︱dimensions of the machine ca. m︱

---

cycle control grinding wheel left and right internal grinding device tail stock coolant device Technische Daten / technical details: schleifbarer Durchmesser / grinding diameter 350 mm Schleiflänge / grinding lenght 1000 mm Verfahrweg X / travel X 350 mm Verfahrweg Z / travel Z 1180 mm Schwenkbereich Schleifkopf / swivable grinding head 0-180 ° Schleifscheibenmaß links / grinding wheel dimension left 450x80x203 mm Schleifscheibenmaß rechts / grinding wheel dimension right 300x40x127 mm Antriebsleistung Schleifspindel / drive capacity grinding wheel 7,5 kW Gewicht der Maschine / weight 6500 kg Technische Daten, Zubehör und Beschreibung der Maschine sind unverbindlich - Technical data, accessories and description of the machine are not binding.

grinding diameter 360 mm︱grinding length 1600 mm︱centre height 180 mm︱internal diameter 0 mm︱grinding depth 0 mm︱swing diameter 0 mm︱total power requirement 40 kW︱weight of the machine ca. 10000 kg︱dimensions of the machine ca. m︱

---

K A R S T E N S (Germany) Universal “CNC” - Cylindrical Internal and Face Grinding Machine also for grinding excentric and cam profiles and polygons and even suitable for Threadgrinding Model K 51 – 1500 Year 2000 Serial No. 99 093 Height of centres 180 mm Distance between centres / grinding length 1,700/1.600 mm Cylindrical Grinding: Grinding Ø, approx. 5 - 360 mm Grinding wheel: Ø x width x bore 500 x 100 x 127 mm Grinding spindle speeds (35 m/s / 50 m/s) 1.900 / 2.200 rpm Drives of cyl./int/face spindle units 7.5/4,0/7,5 kW Grinding Wheelhead: 3 Positions = B-Axis Head swivels in 3 positions = 240 ° / 17,5 degree X-axis adjustment in total 360 mm Increments for infeed 0,001 – 125 mm Workpiece wheelhead = C-Axis Spindle speeds steplessly adjustable 10 – 1.000 rpm Spindle taper / Spindle bore MK 4 / 24 mm Table speeds 0,01 – 10.000 mm/min Total electrical load 40 kW - 400 V - 50 Hz Weight, approx. 10,000 kg Accessories / Special Features: * Very versatile CNC Grinding Machine for almost all grinding purposes like External/Internal and Face grinding as well as for Excentric- / Cam- / Polygone Grinding and even for Thread Grinding * Free programmable CNC System make BWO Model 900 C with many grinding cycles and for easy input of the work-parameters. Graphic support, any many more features. * 3 position wheelhead with 3 Grinding spindles as B-Axis, one with measuring feeler (Z - Position) * MOVOMATIC Measuring Device Model ES 400 for diameter control, Probe head CR 60, to be mounted on table. * MPM Automatic Grinding wheel balancing Device, Dressing devices with diamantflees mounted on table surface and also motorized Diamantroll Profile dresser on table (for thread profiles, etc.) * Workhead and tailstock can be easily moved on table by air cushion. Hydraulic quill on tailstock. * No Coolant Device available ! Condition : Good to very good. Machine can be inspected under power. Delivery : Ex stock as inspected. Payment : Net, after conclusion of contract.
